Materi Konsep Teknologi

Bab 1

Pengantar Konsep Teknologi

Pengertian konsep menjadi 3 yaitu:

1. Konsep dapat didefinisikan sebagai suatu gagasan/ide yang relatif sempurna dan bermakna,
2.  Konsep merupakan suatu pengertian tentang suatu objek,
3. Konsep adalah produk subjektif yang berasal dari cara seseorang membuat pengertian terhadap objek-objek atau benda-benda melalui pengalamannya (setelah melakukan persepsi terhadap objek/benda).  (Woodruft, 1987)

Konsep à peta perencanaan untuk masa depan shg bisa dijadikan untuk melangkah ke depan.

v  Secara etimologis, akar kata teknologi adalah "techne" yang berarti serangkaian prinsip atau metode rasional yang berkaitan dengan pembuatan suatu objek, atau kecakapan tertentu, atau pengetahuan tentang prinsip-prinsip atau metode dan seni.

v  Teknologi, menurut Djoyohadikusumo (1994, 222) berkaitan erat dengan sains (science) dan perekayasaan (engineering). Dengan kata lain, teknologi mengandung dua dimensi, yaitu science dan engineering yang saling berkaitan satu sama lainnya. Sains mengacu pada pemahaman kita tentang dunia nyata sekitar kita, artinya mengenai ciri-ciri dasar pada dimensi ruang, tentang materi dan energi dalam interaksinya satu terhadap lainnya.

v  Sedangkan rekayasa, menurut Djoyohadikusumo (1994, 222) menyangkut hal pengetahuan objektif (tentang ruang, materi, energi) yang diterapkan di bidang perancangan (termasuk mengenai peralatan teknisnya). Dengan kata lain, teknologi mencakup teknik dan peralatan untuk menyelenggarakan rancangan yang didasarkan atas hasil sains.

Dampak Positif dan Negatif pada Teknologi :

Dampak positif :

·         kita dapat berkomunikasi dengan orang lain dengan fasilitas e-mail,chat,sampai komunikasi secara langsung (pembicaraan) sekalipun melalui internet.

·         kita dapat dengan mudah mencari informasi yang kita butuhkan. apalagi dengan adanya bantuan web search engine seperti google search/yahoo searh dsb.

·         kita dimungkinkan berbelanja melalui media internet.

Dampak negatif :

·         munculnya budaya plagiatisme. dengan mudahnya informasi di cetak ulang tanpa izin dari pemberi informasi atau tanpa menulis sumbernya. hal ini udah biasa kita sebut 'copast' copy paste.

·         munculnya para penipu yang memanfaatkan internet.

·         munculnya pencurian dengan mengambil/menghack. mungkin ini merupakan kesenangan atau kelebihan ilmu si pencuri namun tetap saja pencurian itu tidak dibenarkan bro.

Bab 2

Strategi Pemasaran Pada Android, Iphone, Window Phone dan Blackberry

Android

Sistem operasi besutan Google ini menguasai pangsa pasar 75 persen dari total penjualan global ponsel pintar. Pengguna ponsel berbasis Android telah menyebar ke seluruh dunia. Kesuksesan Android didorong oleh rilis perangkat kategori high end, seperti Galaxy S5 dan berbagai ponsel Android yang dibanderol dengan harga terjangkau.

Iphone

pangsa ponsel pintar Apple, iPhone mengalami penurunan dari 23 persen pada kuartal 1 2012 menjadi 18 persen pada kuartal 1 2013. Pertumbuhan lambat iPhone didorong oleh peningkatan siklus penjualan mengingat target pasar mulai jenuh.

Windows Phone dan Blackberry

Sedangkan BlackBerry dan Windows Phone, hanya meraih pangsa sisa dari Android dan iPhone. BlackBerry tragisnya tertinggal dengan Windows Phone dalam pangsa pasar per kuartal 1 2013.  Pangsa Windows Phone meraih 3,5 persen dan BlackBerry hanya mendapatkan 3 persen. Microsoft telah mengamati bagaimana Android telah berkembang begitu cepat. Melihat semua ini, Microsoft mengelurkan kebijakan baru yg bertujuan agar produsen membuat hardware murah berbasis Windows smartphone, tablet, dan PC.

Bab 3

Testing White Box dan Black Box

White Box

Pengertian White Box Testing

White box testing adalah pengujian yang didasarkan pada pengecekan terhadap detail perancangan, menggunakan struktur kontrol dari desain program secara procedural untuk membagi pengujian ke dalam beberapa kasus pengujian. Secara sekilas dapat diambil kesimpulan white box testing merupakan petunjuk untuk mendapatkan program yang benar secara 100%.

Pengujian white box:

·         Untuk menjamin operasi-operasi internal sesuai dengan spesifikasi yang telah ditetapkan dengan menggunakan struktur kendali dari prosedur yang dirancang.

·         Untuk mengetahui cara kerja suatu perangkat lunak secara internal.

Pelaksanaan pengujian white box:

·         Menjamim seluruh independent path dieksekusi paling sedikit satu kali. Independent path adalah jalur dalam program yang menunjukkan paling sedikit satu kumpulan proses ataupun kondisi baru.

·         Menjalani logical decision pada sisi dan false.

·         Mengeksekusi pengulangan (looping) dalam batas-batas yang ditentukan.

·         Menguji struktur data internal.

Berdasarkan konsep pengujian; White box (structural) testing / glass box testing : memeriksa

kalkulasi internal path untuk mengidentifikasi kesalahan.

Langkah-langkah white box:

- Mendefinisikan semua alur logika

- Membangun kasus untuk digunakan dalam pengujian

- Melakukan pengujian.

·         Kelebihan White Box Testing

   Ø  Kesalahan logika. Digunakan pada sintaks ‘if’ dan pengulangan. Dimana White

               Box Testing akan mendeteksi kondisi-kondisi yang tidak sesuai dan mendeteksi

               kapan proses pengulangan akan berhenti.

   Ø  Ketidaksesuaian asumsi. Menampilkan asumsi yang tidak sesuai dengan

               kenyataan, untuk di analisa dan diperbaiki.

   Ø  Kesalahan ketik. Mendeteksi bahasa pemrograman yang bersifat case sensitive.

·         Kelemahan White Box Testing

Ø  Untuk perangkat lunak yang tergolong besar, White Box Testing dianggap sebagai

    strategi yang tergolong boros, karena akan melibatkan sumber daya yang besar

    untuk melakukannya.

Black Box

Pengertian Black Box Testing

Black box testing adalah pengujian yang dilakukan hanya mengamati hasil eksekusi melalui data uji dan memeriksa fungsional dari perangkat lunak. Jadi dianalogikan seperti kita melihat suatu koatak hitam, kit hanya bisa melihat penampilan luarnya saja, tanpa tau ada apa dibalik bungkus hitam nya. Sama seperti pengujian black box, mengevaluasi hanya dari tampilan luarnya(interface nya) , fungsionalitasnya.tanpa mengetahui apa sesungguhnya yang terjadi dalam proses detilnya (hanya mengetahui input dan output).

·         Kelebihan Black Box

        - Dapat memilih subset test secara efektif dan efisien

        - Dapat menemukan cacat

        - Memaksimalkan testing investmen

·         Kelemahan  Black Box

        - Tester tidak pernah yakin apakah PL tersebut benar – benar lulus uji.

Bab 4

Strategi Pemasaran Xiaomi, Iphone, BlackBerry

Strategi xiaomi

• Menjadi berbeda dan kompetitif. Anda harus memiliki differensiasi produk yang jelas diinginkan konsumen. Untuk apa membuat sesuatu yang berbeda namun tidak ada yang membutuhkannya.
• Touch your customer. Sentuhlah sisi pribadi mereka sehingga merasa dispesialkan. Salah satu keunggulan Xiaomi adalah adanya fitur tampilan seccara keseluruhan  yang bisa di-custom oleh masing-masing pemilik sehingga menjadi unik.
• Perkuat pemasaran online. Manfaatkan internet dan social media, karena terbukti jauh lebih hemat dan efektif dalam memasarkan produk.
• Manfaatkan komunitas. Manfaatkan group atau forum online yang akan menciptakan komunitas yang solid terhadap brand tersebut. Respon mereka juga memudahkan Anda untuk menentukan produk yang tepat untuk konsumen.

Strategi apple

• Inovasi

      Apple memanfaatkan produk yang sudah populer sebelumnya yaitu iPod dan telepon genggam serta menyatukan kedua konsep tersebut. Didukung dengan riset yang mendalam serta berbagai survey dan penelitian, Apple mampu menciptakan produk yang menggabungkan kedua konsep produk tersebut menjadi satu konsep baru yang tidak terasa canggung ketika dioperasikan. Bahkan iklan pertama iPhone menggunakan kalimat “there’s never been an iPod that can do this” dan menanamkan kesan bahwa calon pembeli akan mendapatkan yang lebih bila membeli iPhone.

• Target pemasaran yang potensial

      Apple menyadari bahwa kaum profesional muda yang jumlahnya terus berkembang (terutama mereka yang sukses lewat bisnis online) akan menjadi konsumen alat komunikasi canggih yang setia. Oleh karena itu, kampanye pemasaran produk iPhone sejak seri pertama selalu menonjolkan hal-hal yang akan menarik perhatian kaum muda dan profesional; produk yang canggih, trendi dan serba bisa.

Strategi blackberry

1.      Strategi Premium

BlackBerry berupaya menyampaikan kepada masyarakat akan adobsi produk BlackBerry premium. Melalui produk ponsel BlackBerry Z10 dan BlackBerry Z3 sebagai contohnya.  Keduanya dipoisisikan sebagai ponsel kelas peremium di Indonesia.

2.      BBM Multiplatform (BlackBerry for Android dan iPhone)

BlackBerry for Android dan iPhone dibuka menjadi layanan multiplatform adalah keputusan yang cukup mengejutkan. Namun demikian, dalam seminggu BBM multiplatform sudah diunduh sebanyak 20 juta itu adalah bukti.

BlackBerry akan mengandalkan BlackBerry for Android dan iPhone sebagai penarik minat masyarakat khususnya di Indonesia. Ekosistem BBM multiplatform akan semakin ditingkatkan di Indonesia mengingat BBM multiplatform memiliki peminat banyak di Indonesia.

Bahkan, saat ini BlackBerry sudah menunjuk brand lokal ponsel di Indonesia sebagai BBM Official Partnern.

3.      Kerja sama dengan pengembang aplikasi

Guna menyediakan aplikasi di Blackberry World, BlackBerry di Indonesia akan terus menjalin kerjasamanya dengan para pengembang aplikasi lokal dari Indonesia.

Bab 5

Teknologi Komunikasi Berdasarkan Ruang dan Waktu

Pada ruang dan waktu ada 4 contoh yaitu :

1. Ruang/tempat sama dan waktu sama, contohnya : presentation systems, Group Decision Support System (GDSS).
2. Ruang/tempat sama tetapi waktu berbeda, contohnya : Trasaction databases, World Wide Web (WWW), E-mail, Voice Mail.
3. Ruang/tempat berbeda tetapi waktu sama, contohnya: Telepon, computer conferencing, video telephone/conferencing, Nonrecorded radio atau TV broadcast.
4. Ruang/tempat berbeda dan waktu berbeda, contohnya: Trasaction databases, World Wide Web (WWW), Electronic Data Interchange (EDI), E-mail, Voice Mail, Fax, Prerecorded radio or TV broadcast.




   Dosen Pembimbing : budi.staf.upi.edu

Teknologi untuk pendidikan pemrograman

Notepad++ adalah editor teks terbaik bagi saya, sampai saya menemukan Sublime Text dan CoffeeCup HTML Editor. Saya sudah menggunakan Notepad++ namun sejak tahun lalu saya mulai beralih menggunakan Sublime Text sebagai editor teks utama. Ada beberapa kemiripan antara Notepad++ CoffeeCup HTML Editor dan Sublime Text yang membuat saya merasa nyaman untuk berpindah editor. Ketiganya sama-sama ringan, tidak memakan memori banyak, dan didukung oleh banyak sekali plugin. Namun Sublime Text dan CoffeeCup HTML Editor memiliki beberapa keunggulan yang tidak ada di Notepad++. Berikut ini beberapa perbandingan fitur-fitur antara Notepad++, CoffeeCup Html editor dan Sublime Text. Tetapi saya hanya akan menjelaskan perbandingan antara Notepad++ dan Sublime Text karena CoffeeCup HTML Editor hampir sama dengan Sublime Text.

Settings

Di Notepad++, pengaturan bisa dilakukan dengan mudah melalui Settings -> Preferences, kemudian akan muncul jendela baru yang berisi interface settings.
Sedangkan di Sublime Text, pengaturan dilakukan dengan membuka file .sublime-settings dan mengedit isinya. Perubahan langsung terjadi pada saat file tersebut disave. Untuk yang bukan programmer, mungkin akan kesulitan karena harus mengedit data berformat JSON.

Goto Anything

Dengan Goto Anything, kita bisa membuka file di dalam project dengan cepat, tinggal tekan Ctrl + P kemudian ketik nama filenya. Untuk mencari nama file tidak harus mengetik secara tepat, karena Sublime Text menggunakan algoritma fuzzy untuk searching nya.
Notepad++ belum memiliki fitur semacam ini.

Package/Plugin

Notepad++ memiliki sangat banyak plugin yang bisa diinstall melalui Plugin Manager. Kita juga bisa membuat plugin sendiri menggunakan bahasa C++.
Sublime Text juga memiliki sangat banyak package. Untuk menginstall package kita bisa menjalankan Package Manager kemudian akan muncul list package, kita tinggal mencari (tentu saja menggunakan fuzzy search juga) package yang diinginkan.

Kelebihan menggunakan package manager adalah package akan otomatis terupdate jika ada versi baru. Sublime Text juga menyediakan plugin API untuk kita yang ingin membuat package sendiri menggunakan bahasa python.

Multiple Selections/Multi-editing

Ini adalah salah satu fitur unggulan di Sublime Text, di mana kita bisa meletakkan cursor di beberapa tempat (menggunakan Ctrl + click), kemudian mengedit secara bersamaan.
Di Notepad++ juga ada fitur ini, tapi kita harus mengaktifkan dulu melalui Settings -> Preferences -> Editing -> Multi-Editing Settings.
Fitur Multiple Selections di Sublime Text lebih baik karena bisa untuk mempercepat editing teks yang sama. Misal ingin mengedit sebuah kata, letakkan kursor pada kata tersebut kemudian tekan Ctrl + D untuk menyeleksi satu persatu semua kata yang sama, atau tekan Alt + F3 untuk langsung menyeleksi semua kata tersebut.

Column Editing

Baik Notepad++ maupun Sublime Text memiliki fitur ini. Di Notepad++ tekan Alt kemudian mouse didrag ke bagian yang ingin diedit. Di Sublime Text menggunakan drag tombol mouse tengah, atau bisa juga dengan Shift + drag tombol mouse kanan.

Split Editing

Jika and memiliki monitor yang lebar maka kedua editor ini sangat cocok karena sama-sama memiliki fitur untuk Split Editing (membuka 2 atau lebih file secara berdampingan).

Auto-completion

Sublime Text memiliki auto complete untuk beberapa bahasa yang saya pakai seperti PHP, CSS, Javascript. Fitur ini juga mendukung fuzzy search sehingga tidak harus mengetik secara tepat.
Notepad++ juga memiliki auto complete, namun tidak senyaman Sublime Text dan harus diaktifkan dulu melalui Settings -> Preferences -> Backup/Auto-Completion.

Minimap/Document Map

Sublime Text memiliki Minimap, semacam versi mini dari file untuk mempermudah melihat file secara keseluruhan.
Di Notepad++ juga ada fitur seperti ini dengan nama Document Map. Untuk mengaktifkannya dari View -> Document Map.

Kesimpulan

Dengan banyaknya keunggulan yang ditawarkan Sublime Text, maka tidak ada salahnya untuk mencobanya. Saya tetap menggunakan keduanya, Sublime Text sebagai editor utama dan didampingi oleh Notepad++, karena ada beberapa plugin Notepad++ yang masih sering saya pakai dan belum ada di Sublime Text.
Sublime Text 3 memang tidak gratis, namun versi trialnya bisa dipakai tanpa ada batasan waktu, dan tidak ada batasan fitur, hanya saja akan ada alert setiap beberapa kali menyimpan file. Lisensi Sublime Text bisa didapatkan dengan harga $70, sebuah harga yang cukup murah dibandingkan dengan produktivitas yang bisa kita dapatkan dengan menggunakannya.

Dosen Pembimbing : budi.staf.upi.edu

Praktikum Rangkaian Elektronika 3 Soldering





Cara Menyolder Yang Baik

Cara Menyolder / Mematri Yang Baik | Dalam pekerjaan solder-menyolder komponen elektronika ini kita ketahui dulu bahan timah yang digunakan. Ada berbagai jenis timah yang dijual di toko-toko elektronika,  biasanya timah untuk keperluan pematrian komponen elektronika berbentuk seperti kawat.

Bahan patri / timah yang baik, yang digunakan untuk menyolder komponen elektronika adalah jenis alloy. Timah jenis alloy ini terdiri dari perak dan timah. Bahan alloy itu berbentuk buluh panjang yang berisi bahan organik berupa pasta yang disebut rosin.

Alloy yang terdiri atas campuran 60 % perak dan 40% timah akan meleleh pada suhu 190 derajat Celcius, sedangkan alloy eutetic yang terdiri atas 63% perak dan 37% timah mempunyai titik leleh sekitar 180C. Kedua jenis ini cocok digunakan untuk mematri komponen elektronika.

Sedangkan timah patri dengan perbandingan 50/50 mempunyai titik leleh 213C dan timah patri perbandingan 40/60 akan meleleh pada suhu 235 derajat Celcius, kedua jenis timah patri ini jarang digunakan untuk komponen elektronik dan dan biasanya jenis ini digunakan untuk mematri barang-barang yang tahan panas misalnya sambungan kawat ground dan sebagainya.



Timah

Jadi kesimpulannya timah yang kita gunakan untuk mematri, kita sesuaikan dengan barang yang akan kita solder, jika akan mematri komponen elektronika gunakan jenis timah yang leleh antara suhu 180-190 derajat celcius, kita bisa menggunakan jenis timah dengan perbandingan 60/40, timah ini banyak dijual dipasaran berbentuk kawat dengan diameter antara 0,85 mm - 1 mm.



Pasta Patri

Selain timah, dalam pekerjaan solder-menyolder ini sering juga kita memerlukan pasta patri. Kegunaan pasta ini untuk memudahkan timah menempel dengan barang yang dipatri, misalnya pada pematrian kawat atau terminal. Olesan pasta juga berfungsi untuk mencegah oksidasi pada waktu barang yang dipatri itu dipanasi.

Cara melakukan penyolderan yang baik :

1. Tancapkan solder pada kontak listrik
2. Tunggu Solder hingga panasnya mencukupi
3. Ujung solder dibersihkan dengan spons basah
4. Jika solder baru, ujung solder dilapisi dulu dengan timah tipis dan merata.
5. Bersihkan bahan yang akan disolder (harus bebas dari lemak, karat atau kotoran lainnya)
6. Komponen dipasang erat pada PCB (lubang tidak longgar), sehingga komponen tidak goyang
7. Tempelkan ujung solder pada kaki komponen dan PCB yang akan di patri hingga panasnya cukup
8. Kemudian tempelkan timah pada ujung solder sampai meleleh dengan jumlah yang cukup sampai patri/timah terlihat mengepyar,
9. Angkat solder dan timah, tunggu beberapa saat sampai timah mengeras dan komponen tidak goyang. Selesai

Perhatikan gambar berikut adalah hasil penyolderan yang benar dan salah :



Hasil Penyolderan

Cara penyolderan yang salah dan sering terjadi adalah timah patri ditempel pada ujung solder, kemudian dibawa ke tempat yang akan dipatri. Cara yang demikian ini sama sekali tidak dianjurkan, karena kedua media yang akan dipatri harus sama-sama dalam keadaan panas, baru patri dilelehkan diatasnya.

Untuk pematrian komponen semiconductor (seperti Transistor, IC), usahakan proses pemanasan sesingkat mungkin, dengan cara menunggu terlebih dahulu solder mencapai panas yang cukup tinggi sebelum ditempelkan. Bila perlu body komponen semi konduktor dibungkus dengan kain basah sehingga panas dari kaki komponen tidak menjalar ke body komponen atau apabila iC atau transistor menggunakan Headsink/pendingin pasang terlebih dahulu pendingin tersebut ke bodi komponen, lalu lakukan penyolderan. Hal ini dilakukan karena komponen tersebut mudah rusak jika panas berlebihan.

Setelah penyolderan pemasangan komponen selesai semua, muka PCB bekas patrian dibersihkan dengan thinner untuk menghilangkan sisa-sisa pasta yang masih menempel di PCB.

Gambar Alat dan bahan-bahan saat menyolder:



 Balsem Pembersih Solder

                                                                    Timah

                                                             Penjepit Tang

                                                              Lampu LED

                                                               Resistor





 Batre 9V



PCB

                                                             Dudukan Solder

                                                                Solder

RANGKAIAN SERI DAN PARALEL

1. RANGKAIAN SERI
Rangkaian seri terdiri dari dua atau lebih beban listrik yang dihubungkan ke catu daya lewat satu rangkaian. Rangkaian seri dapat berisi banyak beban listrik dalam satu rangkaian. Contoh yang baik dari beberapa beban rangkaian dihubung seri adalah lampu pohon Natal. ( kurang lebih 20 lampu dalam rangkaian seri ).
Dua buah elemen berada dalam susunan seri jika mereka hanya memiliki sebuah titik utama yang tidak terhubung menuju elemen pembawa arus pada suatu jaringan.
Karena semua elemen disusun seri, maka jaringan tersebut disebut rangkaian seri. Dalam rangkaian seri, arus yang lewat sama besar pada masing-masing elemen yang tersusun seri.

Sifat-sifat Rangkaian Seri

• V arus yang mengalir pada masing beban adalah sama.
• V tegangan sumber akan dibagi dengan jumlah tahanan seri jika besar tahanan sama. Jumlah penurunan tegangan dalam rangkaian seri dari masing-masing tahanan seri adalah sama dengan tegangan total sumber tegangan.Banyak beban listrik yang dihubungkan dalam rangkaian seri, tahanan total rangkaian menyebabkan naiknya penurunan arus yang mengalir v dalam rangkaian. Arus yang mengalir tergantung pada jumlah besar tahanan beban dalam rangkaian.
• V jika salah satu beban atau bagian dari rangkaian tidak terhubung atau putus, aliran arus terhenti.

Contoh paling sederhana penerapan rangkaian listrik seri
dalam kehidupan sehari-hari (di rumah) :

1)    Lampu hias pohon Natal model lama (yang baru pakai rangkaian elektronik & lampu LED) merupakan rangkaian seri beberapa lampu (12V di-seri 20 pcs) sehingga dapat menerima tegangan sesuai dengan jala-jala (220V).
2)    Lampu TL (tube Lamp) atau orang bilang lampu neon, model lama yang masih memakai ballast, di dalam box nya memakai rangkaian seri antara jala-jala dengan ballastnya.
3)    Di dalam setrika listrik ada rangkaian seri dengan bimetal (temperatur kontrol), demikian juga kulkas.
4)    Sakelar/switch merupakan penerapan rangkaian seri dengan beban.

Sambungan seri/deret yaitu sambungan ujung kaki yang satu Disambung dengan lain secara beruntun

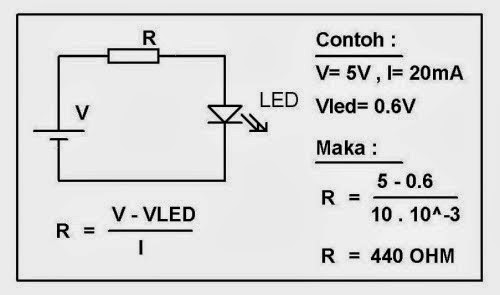

Contoh Rangkaian Seri



2. RANGKAIAN PARALEL
Rangkaian Paralel merupakan salah satu yang memiliki lebih dari satu bagian garis edar untuk mengalirkan arus.  Dalam kendaraan bermotor, sebagian besar beban listrik dihubungkan secara parallel. Masing-masing rangkaian dapat dihubung-putuskan tanpa mempengaruhi rangkaian yang lain.

Sifat-sifat Rangkaian Paralel

• V tegangan pada masing-masing beban listrik sama dengan tegangan sumber.
• V masing-masing cabang dalam rangkaian parallel adalah rangkaian individu. Arus masing-masing cabang adalah tergantung besar tahanan cabang.
• V sebagaian besar tahanan dirangkai dalam rangkaian parallel, tahanan total rangkaian mengecil, oleh karena itu arus total lebih besar. (Tahanan total dari rangkaian parallel adalah lebih kecil dari tahanan yang terkecil dalam rangkaian.)
• V Jika terjadi salah satu cabang tahanan parallel terputus, arus akan terputus hanya pada rangkaian tahanan tersebut. Rangkaian cabang yang lain tetap bekerja tanpa terganggu oleh rangkaian cabang yang terputus tersebut.

Contoh paling sederhana penerapan rangkaian listrik paralel dalam kehidupan sehari-hari (di rumah) :
1)    Distribusi Listrik PLN kerumah-rumah adalah paralel.
2)    Stop contact merupakan rangkaian paralel dengan jala-jala.

Sambungan Parelel/ Jajar yaitu sambungan ujung kaki satu sama lain disambung dengan lainnya saling disatukan.



Contoh Rangkaian Pararel
